Load Balancing

Load Balancing

부하 분산

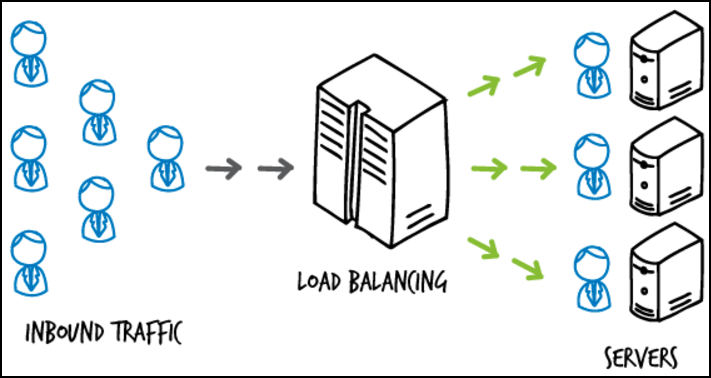

서비스가 원활하게 작동할 수 있도록 트래픽을 여러 서버로 분산, 나눠서 처리할 수 있게 해주는 기술

출처: https://prohannah.tistory.com/62

Load Balancing Algorithms

  • Round Robin -> 가장 일반적인 알고리즘, 가중치에 따라 순차적으로 서버 분산.
  • Least Connections -> 가장 접속 수가 적은 서버로 분산, 긴 Session(LDAP, SQL, TSE)에 적합.
  • Least Time -> 응답시간이 빠르고 active인 Connection이 적은 쪽으로 분산.
  • Hash -> Client IP, Clinet URL과 같은 Key를 기준으로 분산.
  • Random with Two Choices -> 임의 2개 서버 선택 후 Least Time 알고리즘 적용하여 분산.
  • URL_Parameter -> HTTP GET의 Parameter를 확인 후 설정한 조건에 의해 분배. 조건이 아니면 Round Robin
  • HRD -> HTTP Header에서 hdr(<name>)으로 설정한 조건에 의해 분배. 조건이 아니면 Round Robin
  • rdp-cookie -> TCP 요청에 대한 RDP 쿠키에 따라 분배. Frontend의 ACL 'req_rdp_cookie()'

Load Balancer

L2

Mac 주소를 바탕으로 Load Balancing



L3

IP 주소를 바탕으로 Load Balancing



L4

Transport Layer(IP, PORT)에서 Load Balancing

출처: https://nesoy.github.io/articles/2018-06/Load-Balancer

L7

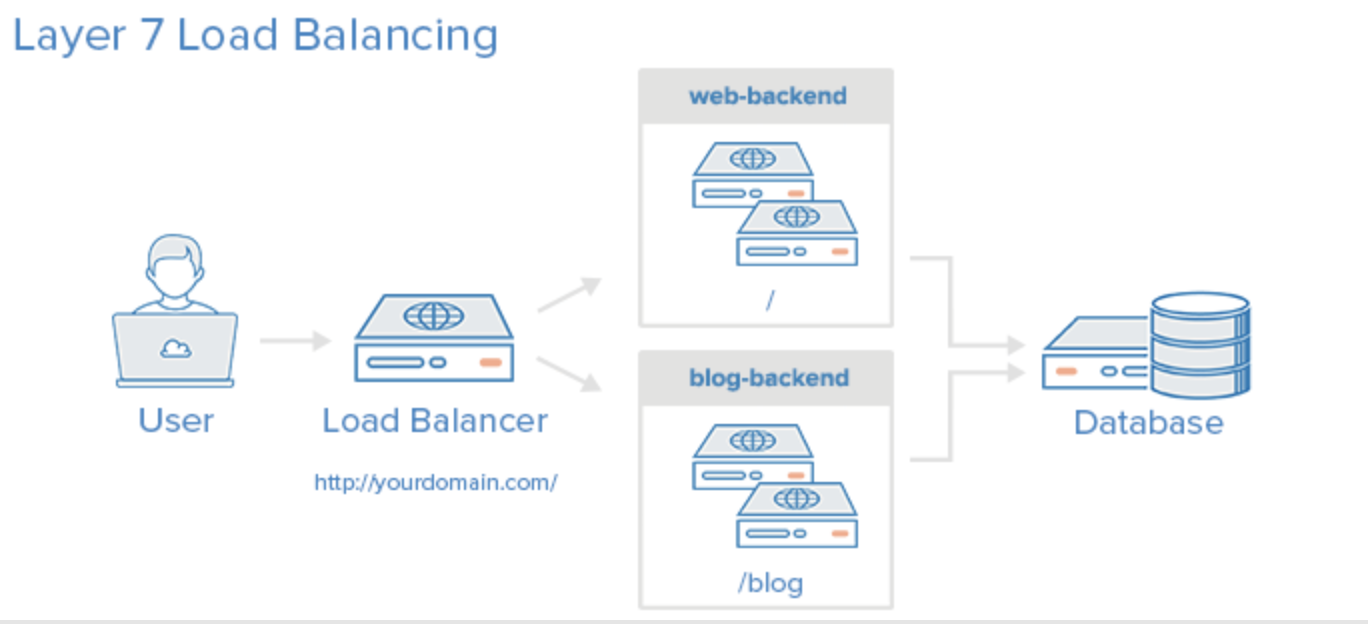

Application Layer(Request)에서 Load Balancing - HTTP, HTTPS, FTP

출처: https://nesoy.github.io/articles/2018-06/Load-Balancer



Load Balancer 동작방식

Bridge/Transparent Mode

L4로 전달된 목적지 IP -> 실제 Server IP/MAC 주소 변조하여 목적지를 찾아가는 방식

  1. Request
    • Request -> L4 -> NAT(IP/MAC 주소 변조) -> 실제 Server
    • L4를 호출하면 중간에 NAT가 목적지 IP 주소를 실제 Server IP/MAC 주소도 변조
  2. Response
    • Response -> NAT -> L4 -> 사용자
    • 실제 Server에서 L4를 거치면서 출발지(source) IP 주소를 L4 가상 IP 주소로 변조
    • 동일 네트워크 대역이므로 MAC 주소는 변조 X

Router Mode

Bridge/Transparent Mode와 유사하지만 출발지 MAC 주소도 변조

One Arm Mode

Request로 L4 스위치 IP로 접근.

L4가 클라이언트에게 받은 목적지 IP 주소를 L4 IP 주소 -> 실제 Server IP/MAC 주소로 변조

되돌아가는 IP는 L4의 IP pool의 IP 주소로 변조한다.

DSR(Direct Server Return) Mode

Server에서 Client로 응답 시, L4를 경유하지 않고 Direct로 응답하는 구조

출처: https://thinkground.studio/slb-proxy-mode-dsr-mode-%EA%B0%84%EB%8B%A8-%EC%84%A4%EB%AA%85/
